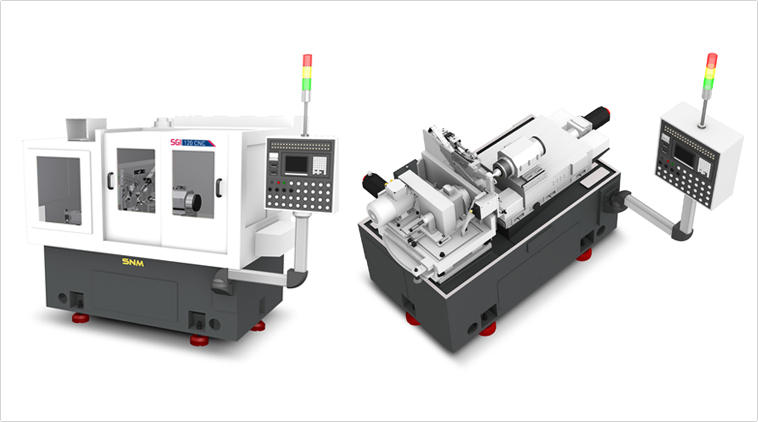

| 内圆磨床(Internal Grinder) |
 Home > 产品介绍 > 磨床 > 内圆磨床(Internal Grinder) |
|
|
| MODEL : SGI 120 |
 |
 |
 |
| 设备规格 |
| 项目 |
规格参数 |

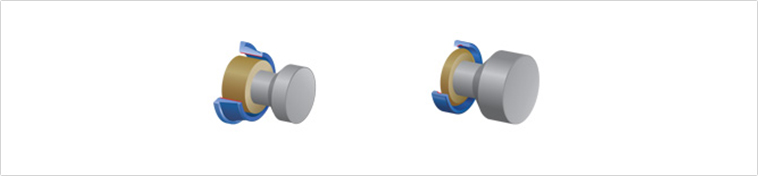

| 磨削方式 |
数控振荡 或 切入式磨削 |
| 工件支撑方式 |
双支撑 + 电磁卡盘 |
| 工件外径 |
20 to 130 |
| 工件厚度 |
10 to 40 |
| 工件内径 |
12 to 120 |
| 上料方式 |
流动式上料 或 料仓上料 |
| 砂轮修整方式 |
折叠式金刚笔 或 成型金刚滚轮 |
| 工件主轴角度 |
-2 to +30 degree |
| 工件主轴中心高度 |
about FL 950 |
| 工件主轴转速 |
220 to 800 rpm/500 to 2,000 rpm(Two Speed) |
| 工作台行程 |
34mm(Rear) 1mm(Front) |
| 电机 |
工作台移动 |
AC SERVO 1.5 kw |
| 砂轮移动 |
AC SERVO 1.5 kw |
| 工件主轴驱动 |
0.75kw 4P AC Motor |
砂轮驱动电机
(皮带传动） |
7.5kw 2P AC Motor |
| 油压系统电机 |
1.5kw 4P AC Motor |
| 选配 |
高频电主轴 等 |
| 油箱容量 |
20 Liter |

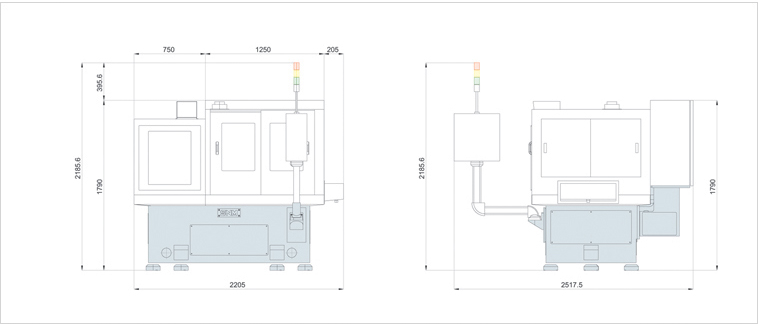

| 设备尺寸 |
2100*1900*1950H |
| 设备重量 |
5.5 Ton |
|
| |
|
|
|
