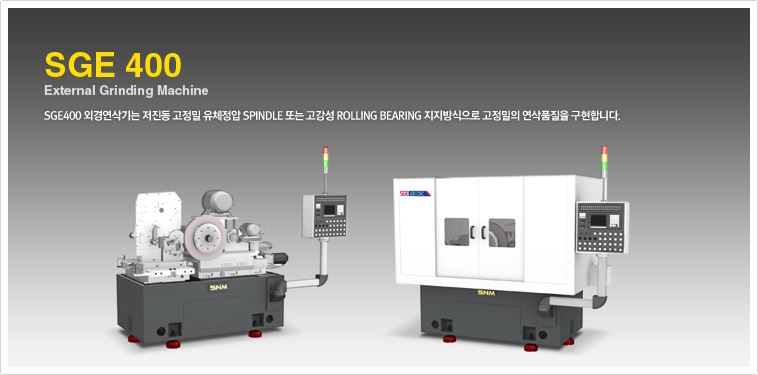

MODEL : SGE 400
Specification
Part Description
연삭방식 NC controlled Plunge
가공물 지지 Two Shoe & Magnet Chuck
가공물 외경 범위(mm) 25 ~ 100
가공물 폭 범위(mm) 10 ~ 50
로딩장치 Single or Double Arm Type & Special Design
Dresser Forming Dresser Spindle
주축 각도 범위(deg) 0° to +30°
지석Spindle Hydro-Static Spindle or Rolling Bearing Type
주축 높이(mm) about FL 900
주축 회전속도(rpm) 400 ~ 1200
지석축 회전속도(rpm) 2,200 (3,000 m/min)
G.W 외경 (Dia.)(mm) 510
폭 (Width)(mm) 50
내경(Bore)(mm) 304.8
Motor G.W Table(kw) AC SERVO 3.0
Dress Table(kw) AC SERVO 1.5
Dress motor(kw) 0.5 4P (AC Motor)
Work Head(kw) 1.5 6P (AC Motor)
Belt Driven G.W(kw) 7.5 4P (AC Motor)
Hydraulic Motor 1.5 4P (AC Motor)
유압TANK용량(ℓ) 40
기계 외형 치수 (L×W×H)(mm) 2100×1900×1950
기계 중량(kg) 4,500

* Color : 선택사양
