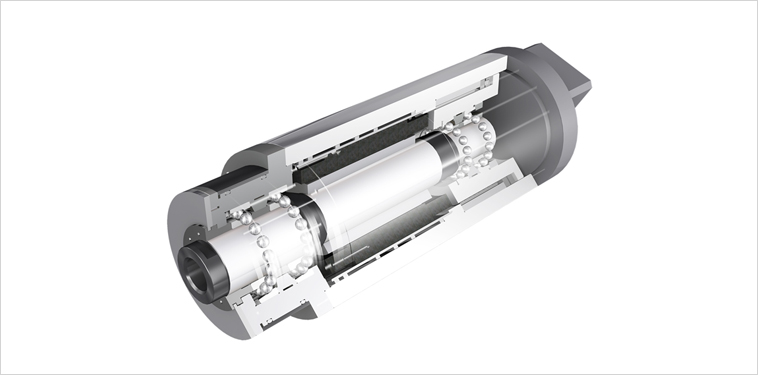

| 고주파 스핀들 |
 Home > 제품소개 > High precision spindle > 고주파 스핀들 |
|
|
 |
- 1. 세계 최고 SPINDLE수준의 초고속,고강성,고능률 제품으로 초정밀 연삭 가공 실현(세계 최고 dmN치 : 200만 구현)
- 2. HYBRID CERAMIC ANGULAR CONTACT BRG. 채용으로 고출력 고강성 장수명 구현
- 3. 유사 속도 영역대의 SPINDLE을 동일 출력방식으로 사용 가능함으로써 광범위한 사용 환경 제공
- 4. 최상의 회전 정밀도 구현으로 탁월한 연삭 가공 품질 및 생산성 확보 가능
- 5. 자사의 특허 장치 내장으로 최적의 정밀도 유지 및 사용 환경 제공 가능
- 6. BELT SLIP으로 인한 연삭 속도 불일정 및 오차 발생이 ZERO
- 7. 고출력 고효율의 고주파MOTOR채용으로 가공능력 우수
|
| MODEL : SHS |
| HIGH FREQUENCY SPINDLES |
| Model |
Max RPM |
Power |
Voltage |
Frequency |
Spindle O.D |
Shaft dia’ |
Quill dia’ |
Quill screw |
| SHS 15-018/17 |
18,000 |
17 |
220/350 |
600 |
150 |
65 |
63/36 |
M 34 |
| SHS 15-030/16 |
30,000 |
16 |
220/350 |
1,000 |
150 |
55 |
53/32 |
M 30 |
| SHS 12-042/12 |
42,000 |
12 |
220/350 |
1,400 |
120 |
40 |
38/22 |
M 20 |
| SHS 12-051/12 |
51,000 |
12 |
220/350 |
1,700 |
120 |
30 |
28/16 |
M 14 |
| SHS 12-060/7 |
60,000 |
7 |
220/350 |
1,000 |
120 |
25 |
23/14 |
M 12 |
| SHS 12-075/5 |
75,000 |
5 |
220/350 |
1,250 |
120 |
20 |
18/10 |
M 8 |
| SHS 12-090/3 |
90,000 |
3 |
220/350 |
1,500 |
120 |
17 |
16/9 |
M 8 |
| SHS 10-105/2 |
105,000 |
2 |
220/350 |
1,750 |
100 |
15 |
14/8 |
M 6 |
| SHS 10-120/1.2 |
120,000 |
1.2 |
220/350 |
2,000 |
100 |
12 |
12/6 |
M 5 |
| * 신규 MODEL 지속 개발중 ( Special Design 제작 가능 ) |
|
|
|
|
|
|
