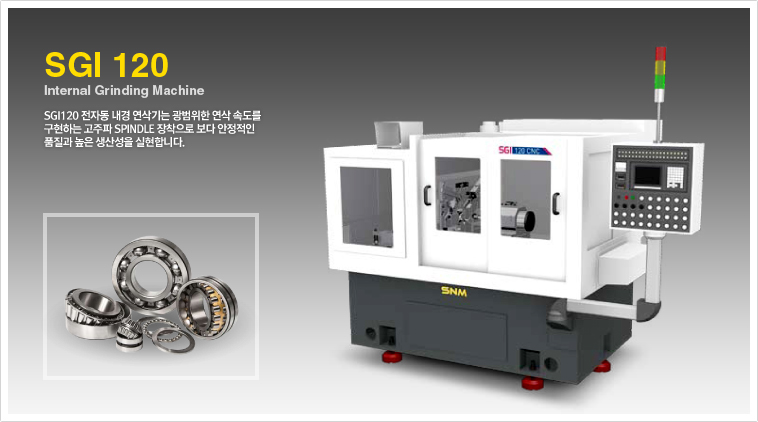

MODEL : SGI 120
Specification

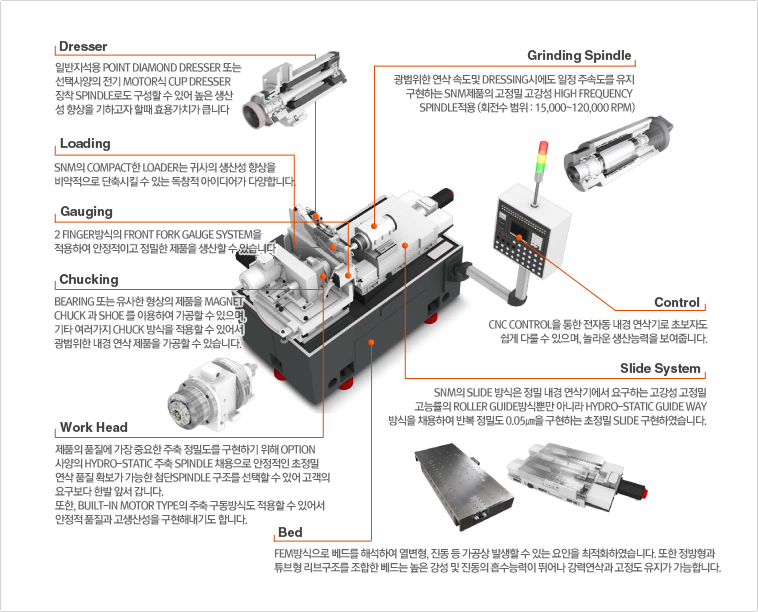

Part Description
연삭방식 NC oscillation or Plunge
가공물 지지 Two Shoe & Magnet Chucking
가공물 외경 범위(mm) 20 ~ 130
가공물 폭 범위(mm) 10 ~ 40
내경 가공 범위(mm) 12 ~ 120
로딩장치 Flow Type or Cassette Type
드레서(mm) Up-down Type Point Diamond Dresser
주축 각도 범위(deg) -2 ~ +30
주축 높이(mm) about FL 900
주축 회전속도(rpm) 220 ~ 800 /500 ~ 2,000 (Two Speed)
Z 축 STROKE(mm) 34(Rear) 1(Front)
모터 X축 이송(kW) 1.6 (AC Servo)
Z축 이송(kW) 1.6 (AC Servo)
주축 구동(kW) 0.75 4P (AC Motor)
지석축 구동(kW) Belt Spindle : 7.5 2P (AC Motor)
유압펌프(kW) 1.5 4P (AC Motor)
유압TANK용량(ℓ) 40

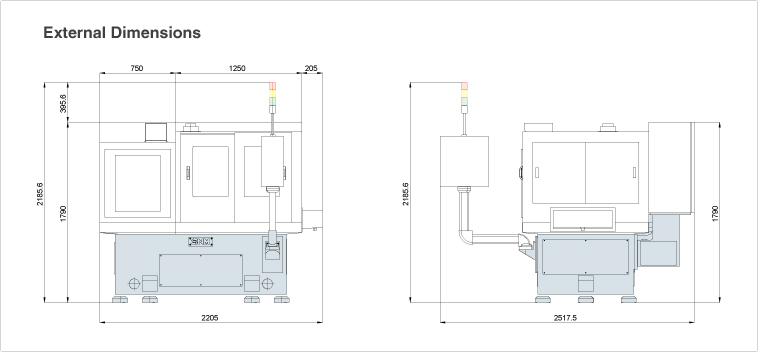

기계 외형 치수 (L×W×H)(mm) 2100×1900×1800
기계 중량(kg) 5,500

* Color : 선택사양
